CLT-beton öszvér szerkezetek és a CeLTech váz
Az öszvér szerkezet eltérő szerkezeti anyagok összekapcsolásával, együttdolgozásával kapott szerkezetet jelenti. Például a a CLT és a beton, illetve a CeLTech váz esetében CLT, beton és acél.
Mi a CLT-beton öszvér?
A CLT építésnek is vannak korlátai, mint minden más technológiának. Amikor úgy találjuk, hogy ezeket már feszegetjük, akkor szoktunk például öszvér technológiát választani. A technológia váltás célja az, hogy lehetőleg költség optimum mellett adjunk megfelelő műszaki megoldást. Mert mindig van az a CLT panel, ami megfelelne, csak nem biztos, hogy megéri.

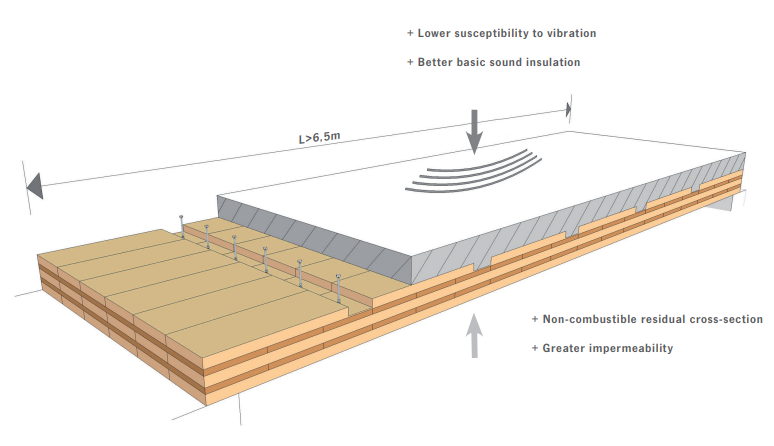

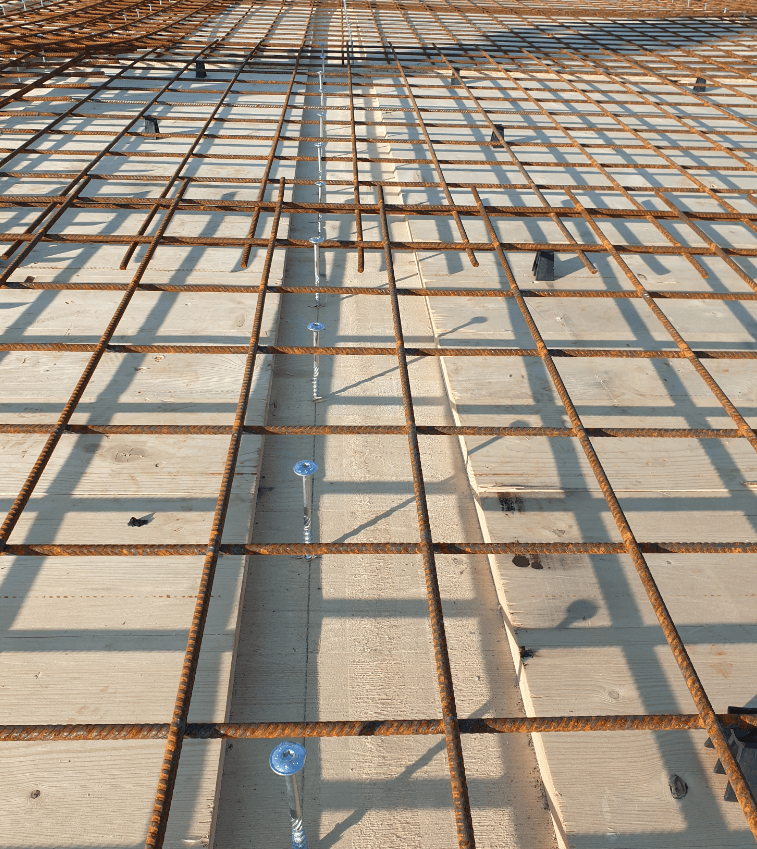

A CLT-beton öszvér technológiát jelenleg a födémeknél használjuk, bár falakhoz köthető fejlesztéseink is vannak már kutatás-fejlesztési szinten. A lényeg, hogy a CLT födém panelre rábetonozunk úgy, hogy a beton megszilárdulása után a két anyag egymásba kapaszkodva együttesen viselje a terheket. Önmagában a CLT és beton réteg sem lenne elegendő, de együttesen már remekül működnek. A technológia titkai elsősorban ebben az együttdolgoztató kapcsolat és a két anyag együttes viselkedésében és a betontechnológiában rejlenek.
A CLT-beton öszvér szerkezetet elsősorban nem azért tervezzük és építjük, hogy a teherbírást növeljük. A szerkezettípus főként a rezgéstani, tűzvédelmi és más épületfizikai követelményeknek való megfelelést teszi könnyebbé és végeredményben olcsóbbá. Ezek főként nagy támaszközök illetve nagyobb épületmagasságok esetén válnak kiemelten fontossá, mértékadóvá a tervezés során. Az öszvérszerkezet választásának oka végeredményben tehát az, hogy nagyobb műszaki kihívás esetén is megfizethető és jobb teljesítményű szerkezetet tudjunk készíteni a CLT építés előnyeit továbbra is maradéktalanul kiaknázva.
Mi a CeLTech váz?
A CLT váz mellett általában minden előre gyártott paneles vázra igaz, hogy a panelek megtámasztására vonal menti támaszokra, vagyis falakra vagy gerendákra van szükség. Azonban a falak, de még a gerendák is sokszor összeegyeztethetetlenek az építész kívánalmakkal. Amikor az építész oszlopokat és alulról sík mennyezeteket akar, akkor az előregyártás jellemzően kiesik a lehetőségek közül. Léteznek persze erre is elérhető megoldások, azonban ezek nem tudnak elterjedni, mert igen költségesek. Mi évek óta foglalkozunk már egy olyan tartószerkezet típus komponenseinek fejlesztésével, melyek együttesen ezt a technológiai űrt hivatottak kitölteni.

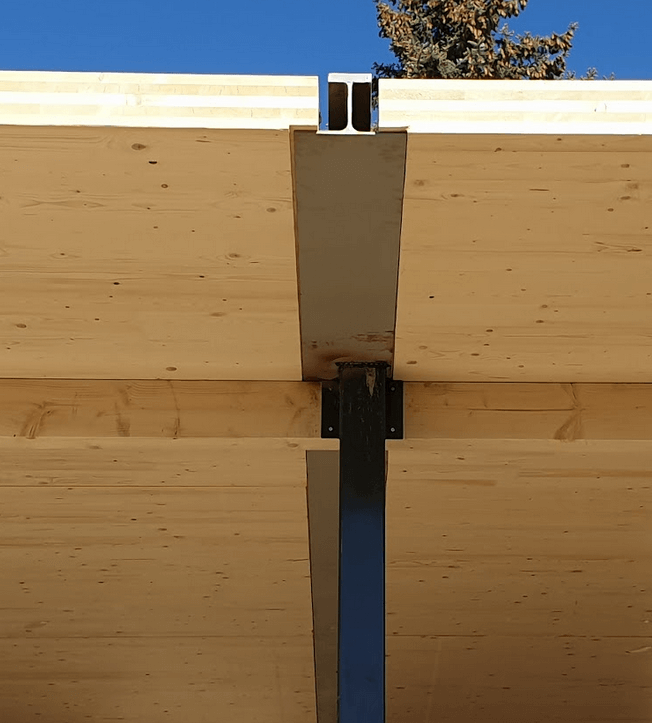

A CeLTech váz födémei CLT-beton öszvér technológiával készülnek. Ezeket egy olyan oszlopokból és gerendákból álló keretváz tartja, mely maga is öszvér, csak acél és beton együttdolgozásával. Az oszlopok kibetonozott acél szelvények, a gerendák pedig az általunk RejHtett gerendának nevezett elemek. A RejHtett gerendák olyan aszimmetrikus H betű alakú acél gerendák, melyek úgy tűnnek el a födém vastagságon belül, mint a H betű a gerenda nevében.

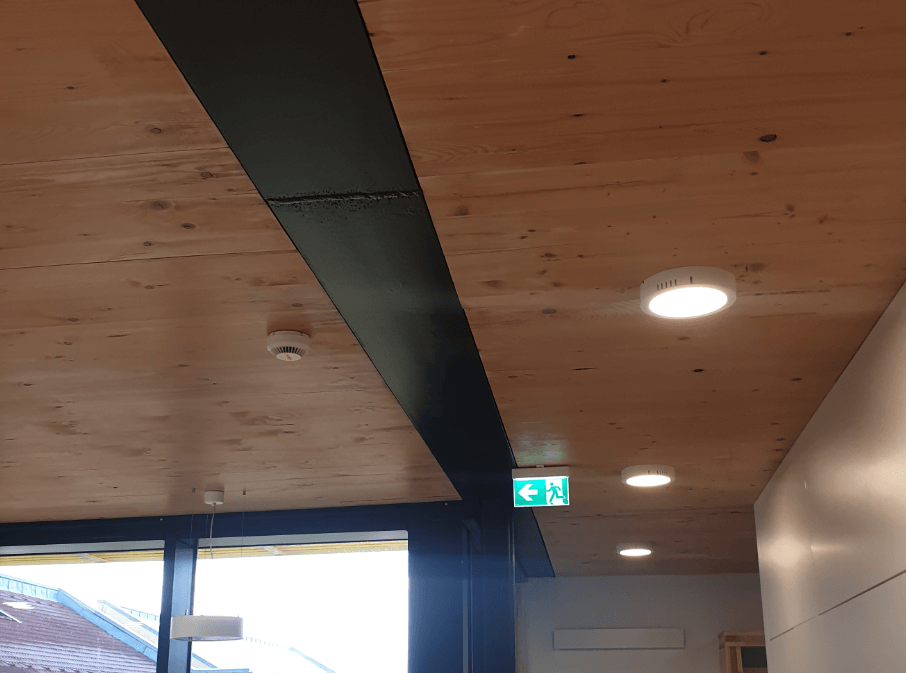

A CeLTech vázzal egy olyan tartószerkezet valósítható meg, melynek függőleges elemei csupán karcsú oszlopok, vízszintesen pedig csak egy alul és felül is sík födém készül. Mindemellett az előregyártás sebessége megmarad, ideiglenes támasztásra nincs szükség. A CLT paneleknek és acél gerendáknak köszönhetően a betont se zsaluzni, se jelentősen bevasalni nem szükséges, cserébe a beton megvédi az acélt a korróziótól, tűztől (ahol takarja) és minden komponenst összekapcsol egy egésszé. A három felhasznált anyag egymást segíti, mindegyik a saját előnyös tulajdonságát dobja be a közösbe.
Mi a hátránya?
Az anyagok megválogatásának, keverésének egy szerkezeten belül épp az a lényege, hogy ne kelljen kompromisszumokat kötni. A végeredmények tehát műszaki szempontból igazából nincsen hátrányos tulajdonsága. A végeredményhez vezető út azonban koránt sem ennyire magától értetődő, és ez az oka annak, hogy a technológia még nem széles körben elterjedt.
A CLT-beton és a CeLTech váz acél-beton komponenseinek tervezésére kellően körültekintő és mindent tartalmazó szabvány, műszaki segédlet vagy akár tervező szoftver jelenleg nincsen, nem létezik. Aki ilyen szerkezetekkel akar foglalkozni, annak éveken át tartó tudományos cikk olvasás, kutatás, fejlesztés lesz a sorsa. Hasonló hiányosságok vannak a kivitelezésben is. Mivel nem sok ilyen szerkezet épül, kevés a tapasztalt szakember is. Nem meglepő ezért, hogy mostanáig az összes Magyarországon megépült ilyen szerkezetnek a tervezését mi végeztük és a kivitelezésében is részt vettünk.
